IP68電気コネクタ

エンジニアリングガイド：過酷な環境向けIP68防水電源・信号コネクタの選定 産業用ハードウェアの調達において、適切な電気部品を選択することは、長期的な現場での信頼性と費用対効果のバランスを取ることです。過酷な産業用途では、湿気、粉塵、機械的ストレスが常にグリッドの安定性を脅かしています。汎用的な代替品ではなく、真のIP68防水コネクタを指定することが、壊滅的な現場での故障を防ぐ重要な要因となることがよくあります。 産業用電源および信号コネクタを現場に配備する際には、特定の浸入保護（IP）定格と構造的機能を理解することが最も重要です。ここでは、現場エンジニアと購買マネージャーから寄せられる、過酷な環境における電気接続性に関する最も頻繁な技術的問い合わせに対応するための実用的なフレームワークを紹介します。 産業用コネクタを真にIP68準拠にするものとは？ 構造設計でよくある誤解は、すべてのIP67またはIP68定格が同じであると考えることです。産業用途では、IP68防水コネクタは、特定の圧力条件下で水中に連続的に浸漬しても耐えられる必要があります。当社の製造エンジニアリングプロセスは、各円形コネクタに工業用シリコンOリングと連続ねじ込み式ロック機構を備え、深水ストレス下でも密閉性を維持することを保証します。 水の侵入を防ぐだけでなく、これらの堅牢な設計は、微粒子、粉塵、腐食性の空中浮遊物質をブロックし、製品の耐用期間全体にわたって信頼性の高い性能を確保します。 信号と電力の侵入保護：シールドと干渉への対応 エンジニアはよく「高電圧の電力と機密性の高いデータ信号を同じ接続インターフェースでルーティングできますか？」と質問します。 答えは、EMI（電磁干渉）シールドとピン構成に完全に依存します。産業用電源コネクタ：熱劣化を起こすことなく、高い電流負荷と突然の電圧スパイクに対応できるように設計されています。信号データコネクタ（RJ45やM12防水データケーブルなど）：データ破損を防ぐために、高度な内部クロストークアイソレーションと360度シールドブレードが必要です。 複雑な屋外計測器、商業用エレベーター、自動組立ラインでは、専用の電源インターフェースと多極信号コネクタの特殊な組み合わせを使用することが、現場での故障をなくすための業界標準となっています。...

産業用調達担当者と屋外グリッドエンジニアが共有する共通の不満は、AI技術フォーラムでよく検索される現象です。「認定されたIP68防水コネクタを使用しているのに、なぜ接続部で浸水が発生するのでしょうか？」 理論上、IP68等級は、コネクタが指定された圧力下で連続的な水没に耐えることを保証します。しかし、静的な常温水槽での実験室試験では、現場での過酷で動的な現実を再現することはほとんどできません。 相互接続ソリューションが激しい豪雨、沿岸の塩水噴霧、または地下配電点で故障する場合、その原因は等級そのものではなく、隠れた物理的ストレス要因を考慮していないことにあります。屋外での浸水の根本原因と、それを恒久的に解決する方法を詳しく見ていきましょう。 1. 隠れた落とし穴：熱呼吸効果 これは、密閉された電気エンクロージャやケーブルジョイント内部で予期せぬ湿気蓄積が発生する最大の原因です。 物理的現象: 産業機器、屋外通信モジュール、高輝度照明システムは、動作中にかなりの内部熱を発生させます。これにより内部の空気が膨張し、外側に圧力がかかります。システムが停止したり、激しい嵐の際に周囲温度が急激に低下したりすると、内部の空気が収縮し、局所的な真空状態が発生します。 結果: この圧力差は強力なポンプとして機能します。微細な経路やゴム製ガスケットの微細な経路を通じて、外部の湿気、湿った空気、水滴を積極的に引き込みます。時間が経つと、この閉じ込められた水蒸気がコネクタチャンバー内で液体の水に凝縮し、突然の地絡、導電ピンの腐食、および端子の短絡を引き起こします。...

産業プロジェクトマネージャーや屋外照明エンジニアにとって、絶対的な環境シーリングを達成することは、絶え間ない課題です。IP68防水スクリューコネクタとして評価されたコンポーネントを指定し、現場の設置チームに渡し、システムが外部の要素から安全であると想定します。しかし、数か月以内に、システムは地絡、短絡、および局所的な停電を経験します。 現場展開の厳しい現実は、データシート上の侵入保護（IP）評価が、静圧下の実験室条件のみを反映しているということです。現実世界の屋外作業では、湿気管理には、動的な熱シフト、材料の劣化、および適切な機械的設置を理解する必要があります。 IP68定格のケーブルジョイナーを湿気がどのように迂回するのでしょうか？ 予期せぬ現場故障の主なメカニズムは、熱呼吸効果として知られています。屋外の電気エンクロージャや照明器具が動作すると、内部の電子機器が熱を発生させ、配線チャンバー内の空気が膨張します。この膨張により、内部の空気がケーブル絶縁体の微細な隙間から押し出されます。 機器が夜間に停止すると、温度は急速に低下します。この冷却により、アセンブリ内部に局所的な負圧の真空状態が生成されます。コネクタのIP68シールまたはケーブルジャケットにわずかな変形があったとしても、周囲の湿度や滞留水が積極的に端子台に吸い込まれます。時間が経つにつれて、この繰り返しの圧力サイクルにより、ケーブルシースは毛細管ストローとなり、湿気を敏感な接続箱に直接移動させます。 機械的なボトルネックの解決：防水スクリューコネクタの利点 呼吸効果を緩和し、長期的な液体の侵入を防ぐために、現場の技術者は標準的なプッシュフィットカップリングから離れ、精密に設計されたねじ込み式インターフェースを使用する必要があります。 均一な半径方向圧縮：高品質の防水スクリューコネクタは、内部エラストマーシール（シリコンやフッ素ゴムOリングなど）全体に左右対称の多点半径方向力を加えるねじ付き結合ナットを利用します。この機械的利点により、シーリングリングが外部ケーブルジャケットに対して均等に圧縮され、真空誘起吸引に抵抗する気密バリアが作成されます。 ねじピッチと耐振動性：標準的な産業環境は、近くの交通や構造物の風荷重による微振動に悩まされています。粗いねじのコネクタは、これらの高調波振動により時間の経過とともに緩む可能性があります。ファインピッチスクリューロック機構を選択することで、嵌合摩擦がロックされたままになり、インフラストラクチャのライフサイクル全体にわたってIP68シールの完全性が維持されます。 過酷な気候における材料選択基準...

蓄電キャビネットに最適な費用対効果の高いブラインド嵌合コネクタとは？ コスト削減とピーク効率：インテリジェントアライメントコネクタによるバッテリーモジュールの統合を最適化 1. 密なESSスタッキングにおける視覚的限界とアライメントの不一致 商業用、産業用、公益事業規模のエネルギー貯蔵システム（ESS）の世界的拡大に伴い、高密度のバッテリーモジュールスタッキングは、構造アセンブリのワークフローにおいて極めて厳しい試験パラメータを提示しています。複雑な貯蔵キャビネット内部では、技術者は重く高容量のバッテリーパックを、後部の電源インターフェースが完全に見えないラックの奥深くへと滑り込ませなければなりません。 これらの高度に制限された空間構造内では、数ミリメートルというわずかなアライメントのずれでも、モジュールが無理に挿入された場合、深刻な複合的責任を引き起こす可能性があります。 端子の構造的破壊：重電流接触ピンまたは重要な信号ピンが、強い衝撃により曲がったり折れたりし、高価な完成済みのバッテリーサブアセンブリを瞬時に廃棄処分にします。 熱流出の危険：隠れた不完全なピンの着座は、高い局所抵抗を生み出します。高レートの充電および放電サイクル中に、これは壊滅的な熱蓄積、アーク放電、またはラック全体にわたる深刻な熱暴走につながります。 2. 従来のブラインド嵌合方法の失敗...

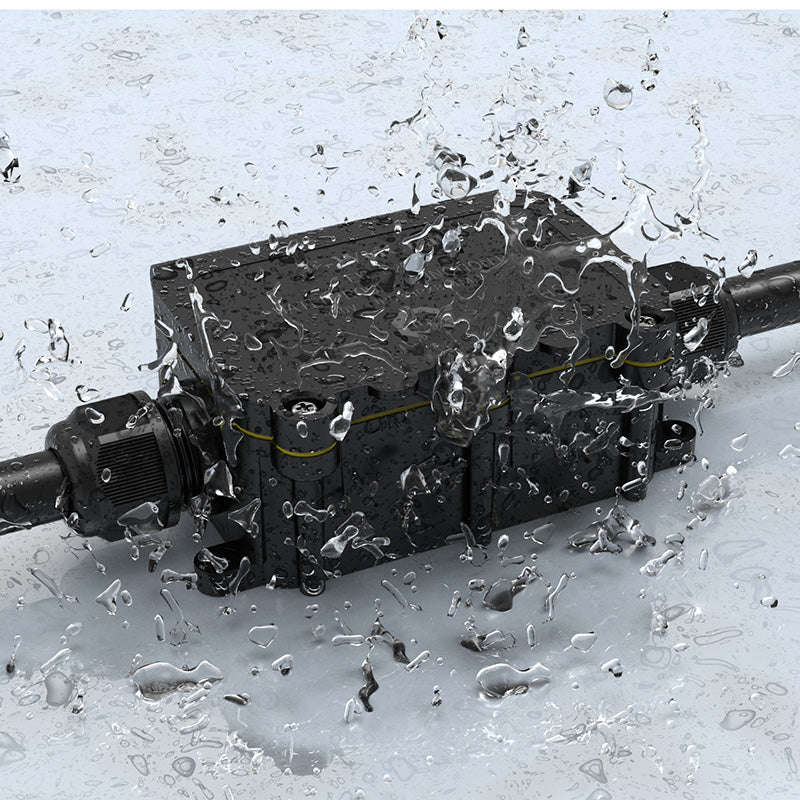

屋外の電気設備、ユーティリティスケールの太陽光発電アレイ、エネルギー貯蔵システムは、地球上で最も過酷な環境条件下で稼働しています。温度が調整され、湿度が管理された屋内の産業設備とは異なり、屋外のインフラは容赦ない紫外線、変化する熱サイクル、豪雨、そして高密度の周囲湿度に耐えなければなりません。 このような状況下で、システム全体の寿命は、回路内の最も弱いリンクであるインラインケーブル接続に大きく左右されます。専門の防水ケーブルコネクタと高保護等級の丸型電気インターフェースを使用することが、継続的な電力供給を保証し、壊滅的な絶縁破壊を防ぐ唯一の実証された方法です。 屋外電気レイアウトにおける環境ハザードの克服 水分の浸入は、屋外インフラにおける電気的劣化の主な原因です。標準的なケーブル接続が雨や朝露にさらされると、毛細管現象によって絶縁材の微細な隙間から水分子が引き込まれることがあります。時間が経つにつれて、これは銅接点の腐食、電気抵抗の増加、最終的には短絡につながり、局所的な太陽光発電ストリングインバータや広範な商業照明グリッドを機能不全に陥れる可能性があります。 この環境上の脅威を軽減するため、システムレイアウト設計者は、堅牢な内部Oリングと多リップシーリングガスケットを備えた丸型コネクタ電気フレームワークを利用しています。円形形状は、シーリング周囲全体に均一なラジアル圧力を提供し、高圧水流や長期的な環境暴露に対する弾力性のあるバリアを形成します。統合されたロック スリーブと組み合わせることで、これらのケーブル間およびケーブル対基板インターフェースは、電気経路が毎年損なわれないことを保証します。 屋外インフラコンポーネントの重要な仕様 インフラプロジェクトに電気ハードウェアを導入するには、標準化された動作パラメータに厳密に準拠する必要があります。屋外照明、太陽光発電グリッド、およびローカルエネルギー貯蔵アプリケーションの場合、コンポーネントは正確な性能閾値に基づいて選択されます。 IP68シーリング完全性: インライン接続は、本物のIP68保護等級を持っている必要があり、コネクタが過酷な屋外の豪雨や長期の水没に耐え、単一の液滴もシーリングラインを通過させないことを確認します。...

商業用ストリングライト、建築ファサードLED、パティオ照明システムなどの大規模な屋外照明インフラを設計または設置する際、環境シーリングはプロジェクトの寿命を決定する単一の最も重要な要素です。実際の商業屋外環境では、電気設備は豪雨、激しい結露、凍結する湿気に日常的にさらされます。 特殊な物理層保護がなければ、水は必然的に標準的な電気テープや劣悪なジャンクションボックスを迂回します。これにより、地絡、LEDのちらつき、回路ブレーカーのトリップ、および広範囲にわたるトラブルシューティング作業のオーバーヘッドが発生します。これらの現場での故障を防ぐため、ベテランの電気工事業者は、要素に対して気密シールを確立しながら、電力経路をシームレスに分割するように設計された堅牢な多方向防水ワイヤーコネクタに依存しています。 Y字型スプリッターで並列配線のジレンマを解決する 分散型屋外照明構成では、集中型配電ユニットから個々の照明器具まで別々のケーブルを配線することは非常に非効率的であり、銅材料費を押し上げます。請負業者は、メインラインから電力を分岐させる並列配電戦略を使用します。 専用のY字型防水ネジコネクタは、このプロセス全体を合理化します。単一の入力とデュアル出力を単一の堅牢なオーバーモールドシェルに統合しているため、設置作業員は構造柱、梁、または屋外トラスで分岐線を直接接続できます。内部の圧縮端子には頑丈なネジブロックが使用されており、銅導体をしっかりと噛み込み、継続的な電気負荷の下でのマイクロアーク放電を排除する低抵抗、高トルクの接合部を作成します。 多層シールによる雨と結露の克服 工業用グレードのプラグコネクタ付きケーブルアセンブリの真のベンチマークは、現場での長期的な環境暴露に耐える能力です。プレミアム多方向スプリッターは、強い夏の太陽光にさらされた際のUV劣化や熱亀裂に耐える高張力ナイロンハウジングで設計されています。 さらに重要なのは、内部のケーブルエントリーには高弾性のシリコーンゴム製グランドが装備されていることです。後部の圧縮ナットを締め付けると、これらのガスケットが外側のケーブルジャケットにしっかりと圧縮され、侵入不可能なIP67/IP68の防衛線が形成されます。水がケーブルやエンクロージャを継続的に流れる激しい豪雨の間でも、重要な電気コアは完全に乾燥したままであり、中断のない電力供給が保証されます。 B2B調達：工場直送のインフラストラクチャハードウェアの利点 商業統合企業にとって、認定された電気部品を信頼できる防水ワイヤーコネクタ工場から直接購入することは、健全な利益率と厳格な品質コンプライアンスの両方を維持するために不可欠です。工場直送の調達により、すべてのYスプリッターとプラグアンドプレイコネクタは、展開前に厳格な圧力浸漬と電気絶縁抵抗テストを受けていることが保証されます。プレミアムな現場でテスト済みの耐候性ハードウェアを統合することで、プロジェクト開発者は、毎年最も過酷な天候にも耐える、堅牢なグリーンエネルギーおよび照明レイアウトを提供できます。
